Etikettierkopf für flache Oberflächen für die Produktionslinie

StandardGerätekonfiguration

a. Schrittmotor

b. Schrittantrieb

c. Touchscreen

d. Sensor (Etikett prüfen)

e. Sensor (Produkt prüfen)

g. programmierbare Steuerung (SPS)

h. Maschinenrahmen

Parameter des Selbstklebeetiketts

Rollenetiketten in der Etikettiermaschine durchlaufen den gesamten Prozess, einschließlich Etikettenlieferung, Positionierung, Herausnehmen des Etiketts, Kleben und erneutes Aufrollen des Trägerpapiers. Um den Etikettierprozess erfolgreich abzuschließen, muss das gesamte Etikett die folgenden Anforderungen erfüllen:

Etikettenabstand: 3-4 mm ± 0,2 mm, Abstand zwischen Ober- und Unterkante des Etiketts und der Unterseite des Trägerpapiers: 2 mm

Oberflächenmaterial: Grundgewicht 78 g/m2 plus oder minus 10 %. Dicke: 0,064 mm plus oder minus 10 %.

Trägerpapier: Grundgewicht 61 g/m2 plus oder minus 10 % Dicke: 0,055 mm plus oder minus 10 %

Konsistente Ablösekraft, gleichmäßige Dicke, eine gewisse Zugfestigkeit, durchscheinendes Grassian-Basispapier liegt im Allgemeinen zwischen 60 und 80 g, Faserdichte, Dichtheit und Ebenheit müssen gut sein, beim Etikettieren nicht leicht zu brechen, die Gesamttransluzenz muss konsistent sein, der Sensor erkennt die Position des Etiketts korrekt.

Zugkraft: Maschinenrichtung: 16 kg/25 mm Horizontale Richtung: 7 kg/25 mm

Reißfestigkeit: Maschinenrichtung: 25g/Blatt Querlauf: 31g/Blatt

Um vor dem Etikettieren die statische Elektrizität im Rollenetikett zu beseitigen, damit das Etikett fest aus dem Etikett und dem Trägerpapier herausragt, da statische Elektrizität zum Etikettieren führt, wenn es nicht außerhalb des Etiketts ist, oder zum Phänomen der Ungenauigkeit der Etikettierung, stanzen Sie, um ein Durchschneiden des Trägerpapiers zu vermeiden und nicht das Phänomen des Herausreißens des Trägerpapiers aus dem Etikett zu vermeiden.

Die Maschine kann einfach am Fließband und an der Verpackungsmaschine installiert werden. Da es sich um eine unabhängige oder verbindungsgesteuerte Steuerung handelt, ist lediglich eine automatische und unbemannte Etikettierproduktion zu realisieren.

Flexible Anwendung. Ausgestattet mit verschiedenen Etikettiermechanismen kann die Etikettierung auf ebenen und unebenen Oberflächen erfolgen.

Einfache Anpassungsstruktur. Eine einzige Stange ermöglicht die flexible Einstellung des Kopfstücks mit vier Freiheitsgraden x und z, die flexibel an verschiedene Rohrleitungen angepasst werden können;

Hohe Genauigkeit.Der Mechanismus zur Korrektur der Etikettenbandauslenkung verhindert, dass das Etikett abweicht. Der Unterteilungs-Schrittmotor treibt das Etikett an und die vordere und hintere Position des Etiketts ist genau;

Intelligente Steuerung.automatische fotoelektrische Nachführung: kein Objekt, keine Beschriftung. Automatische Korrektur und Etikettenerkennung zur Vermeidung fehlender Etiketten und Materialverschwendung;

Touchscreen-Bedienoberfläche mit vollständigen englischen Anmerkungen und Fehleraufforderung. Parametereinstellungen sind einfach und schnell.

Stabile Leistung. Anwendung des elektronischen Steuerungssystems Panasonic PLC + Panasonic Touchscreen + unterteilter Schrittmotor + Glasfasersensor zur Unterstützung des langfristigen Maschinenbetriebs;

Optionale Funktionen: ①Hot-Codierungs-/Druckfunktion; ② Feineinstellung der Basis; ③Weitere Funktionen (angepasst nach Kundenwunsch).

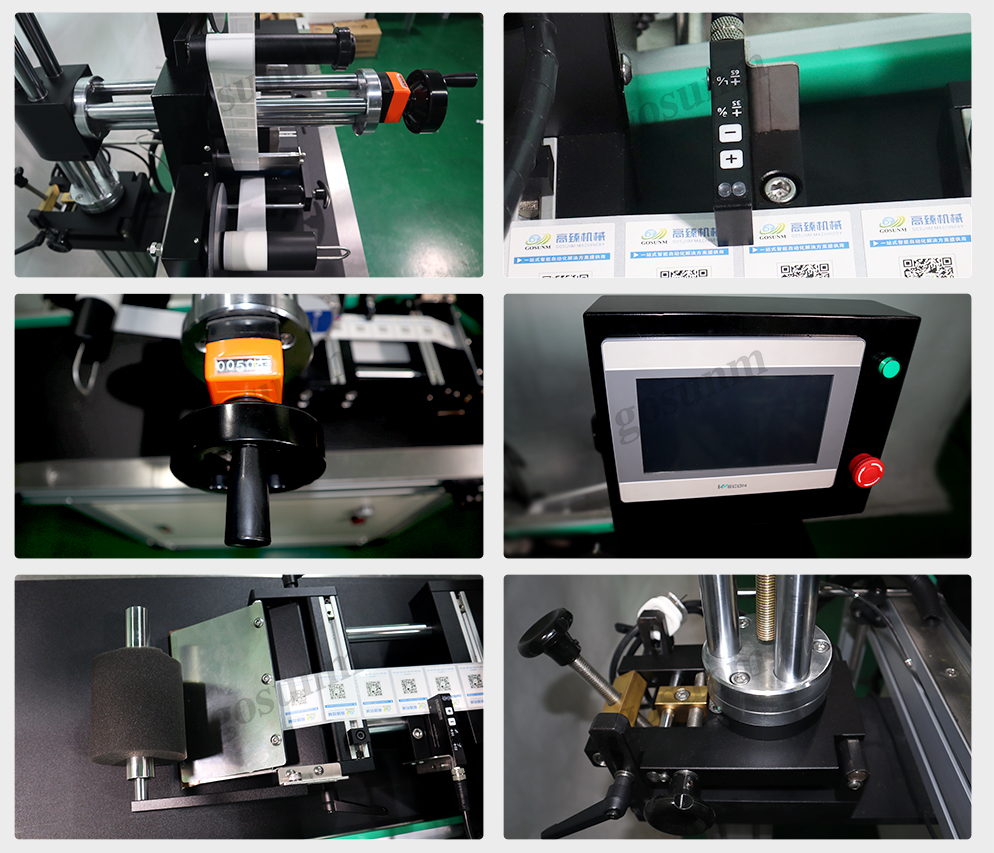

Maschinendetail

Sortimentsflexibilität unserer Etikettiermaschinen

1. Ein Jahr Maschinengarantie, lebenslanger Wartungsservice.

2. Erfahrene Ingenieure bieten schnelle und professionelle Online-Beratung rund um die Uhr.

3. Stellen Sie vollständige Lehrvideos und Bedienungsanleitungen bereit, die einfach zu bedienen und zu warten sind. Das Video des Vorgangs wird auf einem mit der Maschine gelieferten USB-Stick gespeichert
