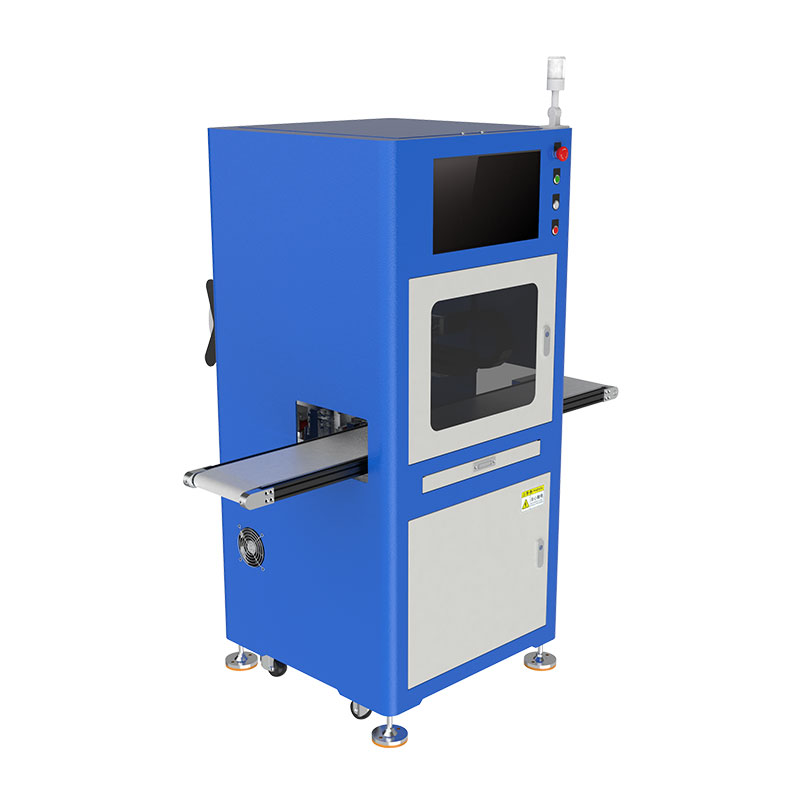

Auto CCD Visual Inspection & Positioning Labeling Machine

เครื่องตรวจสอบด้วยภาพ CCD อัตโนมัติ & เครื่องติดฉลากตำแหน่ง

คำอธิบายสั้น ๆ :

เครื่องตรวจสอบฉลากด้วยสายตาและแสดงตำแหน่งด้วย CCD มอบโซลูชันที่เป็นนวัตกรรมใหม่สำหรับการติดฉลากผลิตภัณฑ์โดยการผสานรวมกล้อง CCD ที่มีความแม่นยำสูง - ช่วยให้มั่นใจว่าสามารถติดฉลากของผลิตภัณฑ์แต่ละรายการได้อย่างถูกต้อง

ติดต่อเรา

รายละเอียดสินค้า

เครื่องตรวจสอบด้วยภาพ CCD อัตโนมัติและติดฉลากกำหนดตำแหน่งเป็นอุปกรณ์อัตโนมัติขั้นสูงที่ใช้ระบบภาพในการกำหนดตำแหน่งและการควบคุม ใช้เทคโนโลยีคอมพิวเตอร์วิทัศน์เพื่อระบุและติดฉลากโดยอัตโนมัติด้วยความแม่นยำและความเร็วสูง การป้อนหลักทำได้ง่ายและเปลี่ยนแปลงได้ง่าย เครื่องป้อนฉลากต่างๆ สามารถพัฒนาได้ตามข้อกำหนดเฉพาะของผลิตภัณฑ์ของลูกค้า

auto visual labeling machine

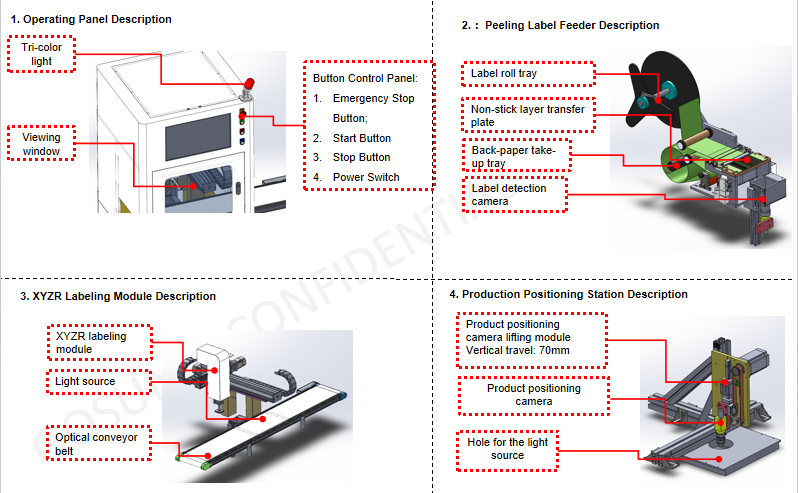

ccd visual labeling mcahine1

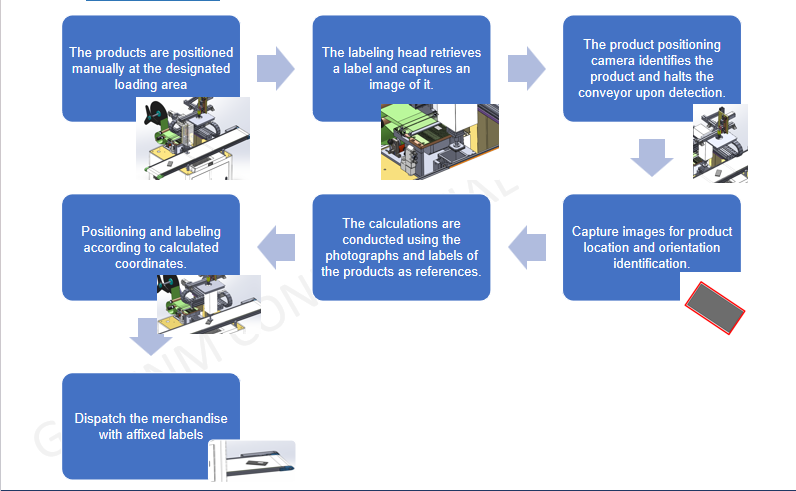

ขั้นตอนการทำงาน

1.ผลิตภัณฑ์ถูกวางตำแหน่งด้วยตนเองที่พื้นที่โหลดที่กำหนด

2. หัวฉลากจะดึงฉลากและจับภาพของมัน

3. กล้องระบุตำแหน่งผลิตภัณฑ์จะระบุผลิตภัณฑ์และหยุดสายพานลำเลียงเมื่อตรวจพบ

4.การวางตำแหน่งและการติดฉลากตามพิกัดที่คำนวณได้
5.การคำนวณจะดำเนินการโดยใช้รูปถ่ายและฉลากของผลิตภัณฑ์เป็นข้อมูลอ้างอิง
6.จับภาพเพื่อระบุตำแหน่งของผลิตภัณฑ์และการระบุการวางแนว
7.จัดส่งสินค้าโดยติดฉลาก

Working Flow

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้า	AC220V, 50Hz, เฟสเดียว
ความแม่นยำในการติดฉลาก	±0.1 – 0.5 มม. (ขึ้นอยู่กับคุณลักษณะเฉพาะของผลิตภัณฑ์)
ความเร็วการติดฉลาก	500 - 2000 ชิ้น/ชั่วโมง (ขึ้นอยู่กับคุณลักษณะเฉพาะของผลิตภัณฑ์)
ขนาดผลิตภัณฑ์ที่ใช้งานได้	ความยาว 20 มม. - 150 มม. กว้าง 20 - 150 มม. ความสูง: 70 มม
วัสดุฉลากที่มีจำหน่าย	ความยาว: 10-100มม ความกว้าง: 10 - 130 มม. (รวมความกว้างของแผ่นรอง)
ขนาดขาเข้าสูงสุดของฉลาก	เส้นผ่านศูนย์กลาง 250 มม. เส้นผ่านศูนย์กลางภายในม้วนกระดาษ 76 มม
ความสูงของสายพานลำเลียง	ความสูงขาตั้ง: 800 - 900 มม. ความสูงอื่น ๆ (900 - 1,000 มม.) สามารถปรับแต่งได้
ปริมาณการใช้ก๊าซ	0.6-0.8Mpa
จำนวนกล้อง	2 ชุด
สภาพแวดล้อมในการทำงาน	10-40℃
อุณหภูมิสิ่งแวดล้อม	15-85%

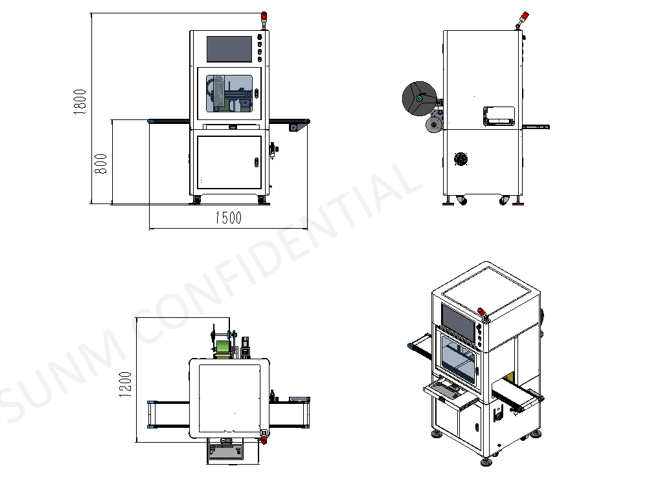

ขนาดเครื่อง	ยาว 1200มม. x กว้าง 1500มม. x สูง 1800มม
น้ำหนักรวมเครื่อง

การกำหนดค่าอุปกรณ์

ไม่	รายการ	ยี่ห้อ
1	เซอร์โวมอเตอร์	ซินเจ
2	สวิตช์ไฟ	ชไนเดอร์/มีนเวลล์
3	การ์ดควบคุม	อีเธอร์แคท
4	กล้อง	ฮิควิชั่น
5	เลนส์	ฮิควิชั่น
6	คอมพิวเตอร์ส่วนบุคคลอุตสาหกรรม	เตกอง
7	โครงฐาน	โกซุม
8	ซอฟต์แวร์	โกซุม

จุดเด่น

การจดจำภาพที่มีความแม่นยำสูง

ข้อได้เปรียบหลักของเครื่องติดฉลากด้วยภาพ CCD อยู่ที่ความสามารถในการจดจำด้วยภาพที่มีความแม่นยำสูง กล้อง CCD สามารถจับภาพคุณสมบัติเล็กๆ บนผลิตภัณฑ์และวิเคราะห์ผ่านเทคโนโลยีการประมวลผลภาพขั้นสูง เพื่อให้มั่นใจถึงการวางตำแหน่งฉลากที่แม่นยำ

กระบวนการดำเนินการอัตโนมัติ

อุปกรณ์ดังกล่าวตระหนักถึงการทำงานแบบอัตโนมัติเต็มรูปแบบตั้งแต่การส่งมอบผลิตภัณฑ์ไปจนถึงการติดฉลาก ช่วยลดการแทรกแซงด้วยตนเอง ปรับปรุงประสิทธิภาพการผลิต และยังลดอัตราข้อผิดพลาดที่เกิดจากการปฏิบัติงานของมนุษย์ที่ไม่เหมาะสมอีกด้วย

ความยืดหยุ่นและการปรับตัว

เครื่องติดฉลากแบบมองเห็น CCD สามารถปรับให้เข้ากับผลิตภัณฑ์ที่มีรูปร่าง ขนาด และวัสดุที่แตกต่างกัน โดยมีความยืดหยุ่นและปรับเปลี่ยนได้ดี เพื่อตอบสนองความต้องการในการติดฉลากที่หลากหลาย

ผู้ใช้ - ส่วนต่อประสานการทำงานที่เป็นมิตร

การออกแบบอินเทอร์เฟซผู้ใช้ที่ใช้งานง่ายช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าและตรวจสอบอุปกรณ์ได้อย่างง่ายดาย ลดความซับซ้อนของกระบวนการดำเนินการ และปรับปรุงความสะดวกในการใช้งาน

การบูรณาการและการวิเคราะห์ข้อมูล

เครื่องติดฉลากแบบมองเห็น CCD สามารถเชื่อมต่อกับระบบ ERP ของบริษัทและซอฟต์แวร์การจัดการอื่นๆ ได้อย่างราบรื่น เพื่อให้บรรลุการบันทึกและวิเคราะห์ข้อมูลการผลิตแบบเรียลไทม์และเพิ่มประสิทธิภาพกระบวนการผลิต
