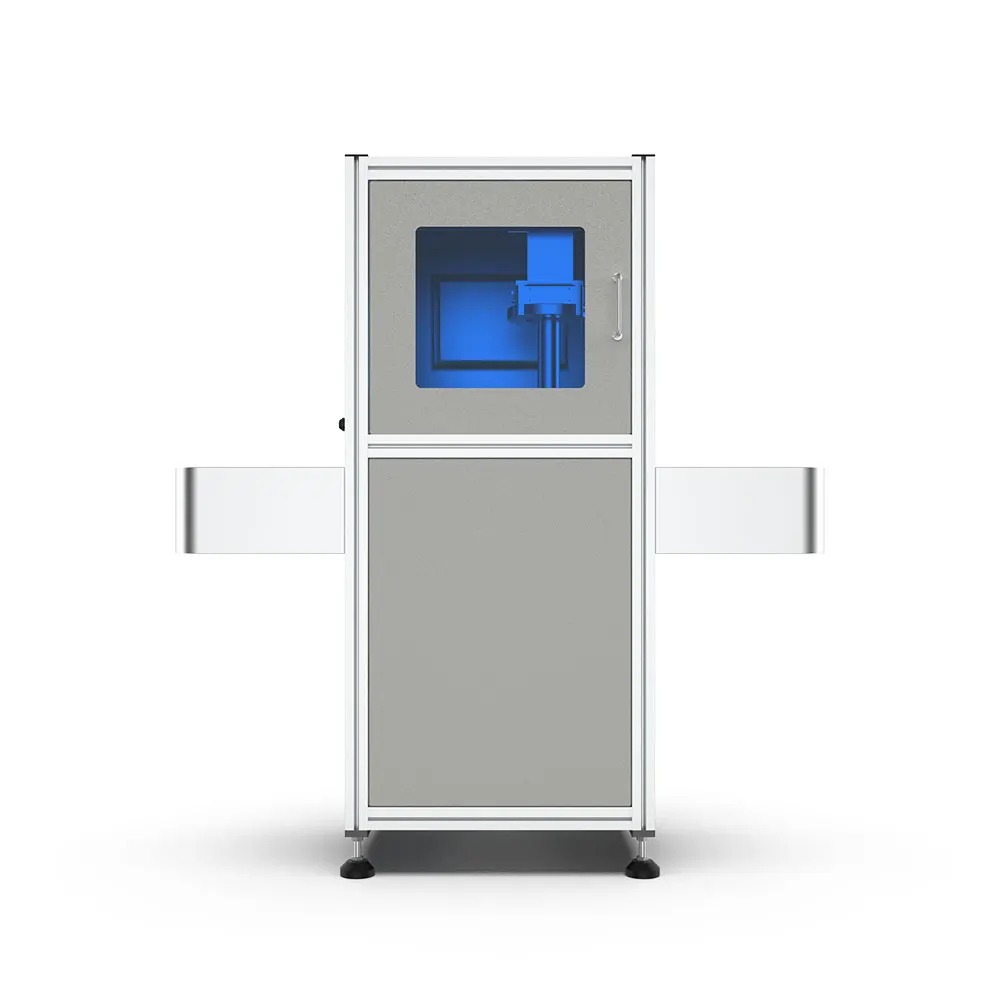

Hersteller von CCD-Visualisierungsinspektoren
CCD-Sichtprüfgeräteist ein leistungsstarkes und weit verbreitetes optisches Erkennungsgerät. Es wird hauptsächlich in vielen Bereichen wie der Elektronikindustrie, der Automobilindustrie und der Pharmaindustrie eingesetzt und spielt eine wichtige Rolle bei der Verbesserung der Produktionseffizienz und der Senkung der Produktionskosten.
Funktionsprinzip
Unter Verwendung optischer Prinzipien wird das Produkt mit einer Lichtquelle klar beleuchtet, das Bild wird von einer Kamera aufgenommen und das Bild zur Analyse an die PC-Computer-Vision-Software übertragen, die Analyseergebnisse werden ausgegeben, der QR-Code auf der PCBA-Platine wird identifiziert und das Bild wird gespeichert und in das MES-System hochgeladen.
Funktion und Ablauf von CCD-Sichtprüfgeräten:
Nachdem das Produkt platziert ist, stoppt der Stopper und die Seitenkamera, die obere Kamera und die untere Kamera machen Bilder des Produkts zur Analyse. Wenn das Produkt groß ist, bewegen sich die obere und untere Kamera einmal. Das Gerät verfügt über die Funktionen „Left-In-Right-Out“ und „Right-In-Left-Out“, und der Ein- und Auslass verfügt über Sicherheitsgitter.
Inhalt der CCD-Inspektion:
Überprüfen Sie, ob die großen Komponenten unter dem Produkt undicht sind, mehr als 10 Grad abweichen oder beschädigt sind, und speichern Sie die Bilder
1. Komponentengröße: 3,4 * 2,7 * 2,5 mm oder mehr2. Fehlende Komponenten müssen erkannt werden;
3. Bauteilabweichungen von mehr als 10 Grad können erkannt werden
4. Schäden und Spuren im Erscheinungsbild von Bauteilen können erkannt werden, und die Genauigkeit der Schäden und Spuren im Erscheinungsbild muss ≤0,2 mm betragen;
5. Der Bildspeicher wird gemäß den Datums-, SN- und Produktcode-Regeln gespeichert
Überprüfen Sie die Verformung des Seitenstifts, das Aussehen des Anschlusses und Schäden und speichern Sie das Bild
1. Verformungsgenauigkeit des Anschlussstifts: 0,25 mm;
2. Beschädigungen und Spuren im Erscheinungsbild der Seitenkomponenten können erkannt werden; Beschädigung des Terminal-Erscheinungsbilds und Spurgenauigkeit ≤0,2 mm
3. Der Bildspeicher wird gemäß den Datums-, SN- und Produktcode-Regeln gespeichert
Der GosunmIntelligentes visuelles CCD-Inspektionssystemverfügt über eine hohe Auflösung, geringe Verzerrung im gesamten Sichtfeld, unterstützt eine Betriebstemperatur von -20~50℃, arbeitet stabil und zuverlässig und eignet sich für verschiedene komplexe industrielle Sichtprüfungsanforderungen. Es zeigt Produktbilder in Echtzeit an, führt Vergleichsanalysen durch, gibt einen Alarm aus, wenn die Crimpung schlecht ist, und sortiert fehlerhafte Produkte automatisch aus. Die Qualitätsüberwachung während des gesamten Verarbeitungsprozesses spart erheblich Arbeitskosten, sichert die Produktqualität und verbessert die Produktionseffizienz.
Das visuelle CCD-Inspektionssystem ist die neueste von gosunm entwickelte visuelle Lösung. Das Unternehmen konzentriert sich auf Technologieentwicklung und Produktdesign in der intelligenten Fertigung, einschließlich nicht standardmäßiger automatisierter Produktionslinien.Etikettierungslösungen für die visuelle CCD-Inspektionusw. Die Produkte des Unternehmens werden häufig in der Fertigungsindustrie wie Automobilteilen, Elektronik, optischen Instrumenten und Spezialmotoren eingesetzt. Es kannPassen Sie nicht standardmäßige automatisierte Produktionslinien anfür unterschiedliche Bearbeitungs- und Montagearten für unterschiedliche Kunden.
