Descripción del sistema de inspección por visión

Valor fundamental de la inspección por visión en la industria de las baterías de litio

Los equipos de inspección por visión son un componente crítico en la automatización industrial para la inspección de la calidad del producto. Utiliza imágenes ópticas, procesamiento de imágenes y algoritmos inteligentes para automatizar la detección de la apariencia, dimensiones, defectos y otras características de los objetos objetivo. En la industria de las baterías de litio, los equipos de inspección por visión mejoran significativamente la eficiencia de la producción y la consistencia del producto.

Componentes principales de un sistema de inspección por visión

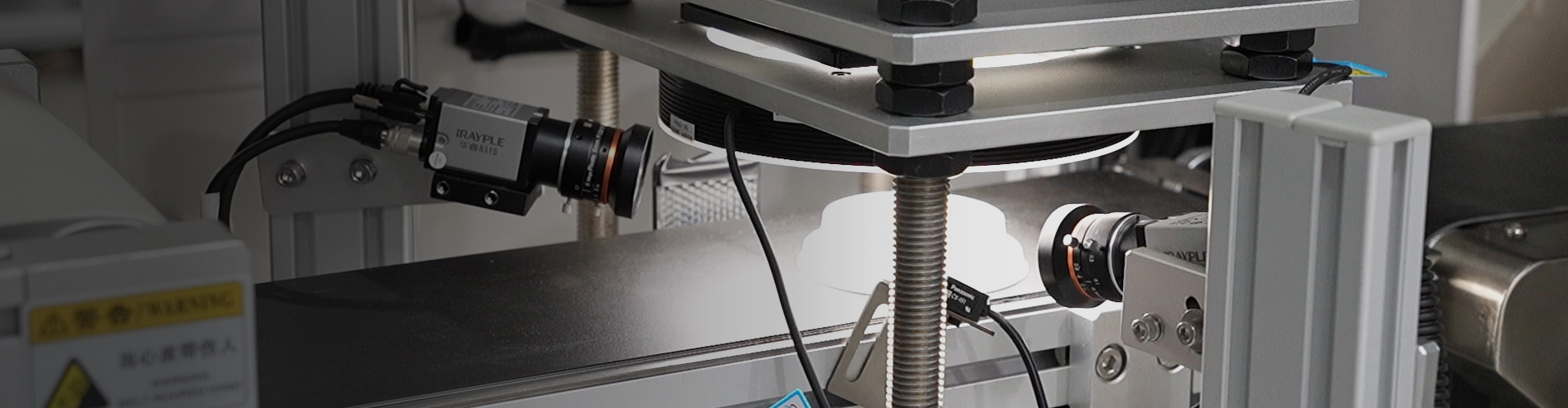

Sistema de adquisición de imágenes
Normalmente consta de una cámara industrial, una lente óptica y una fuente de luz LED. Entre ellos, la configuración de la iluminación es un factor clave que afecta la calidad de la inspección. Los ingenieros de implementación de Gosunm poseen una amplia experiencia en proyectos.

Sistema de procesamiento de imágenes
Comprende hardware (computadoras industriales, tarjetas de captura de imágenes) y algoritmos de software. El director técnico de Gosunm es un experto en tecnología de inspección por visión y los algoritmos de aprendizaje profundo desarrollados por la empresa superan a los métodos tradicionales en más del 50 %.

Sistema de ejecución y retroalimentación
Control PLC: activa mecanismos de clasificación (por ejemplo, brazos robóticos) para rechazar productos defectuosos.
Interacción de datos: se integra con sistemas MES/SCADA para permitir la trazabilidad de los datos de producción (por ejemplo, análisis estadístico de defectos).

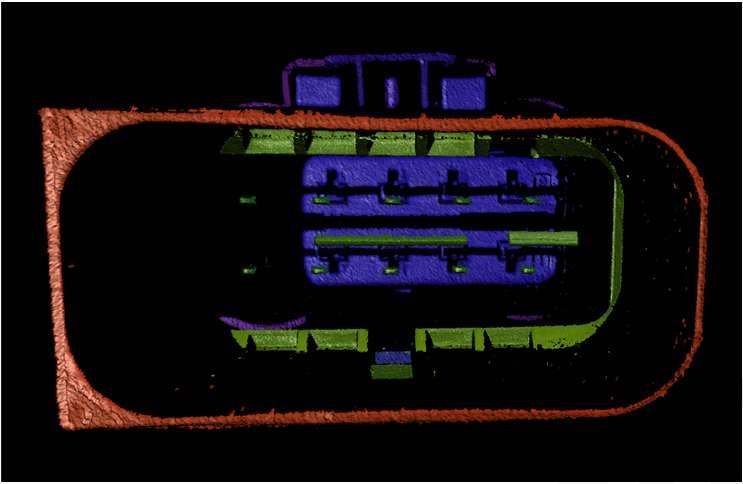

Aplicaciones de la inspección por visión en la industria de baterías de litio

La tecnología de inspección por visión se utiliza ampliamente durante todo el ciclo de vida de la producción de baterías de litio, desde la inspección de la materia prima hasta el embalaje final. Su alta precisión, eficiencia y naturaleza sin contacto mejoran significativamente la calidad del producto y la eficiencia de fabricación. Gosunm ofrece inspecciones altamente precisas y eficientes en los siguientes escenarios clave:

1. Fabricación de electrodos

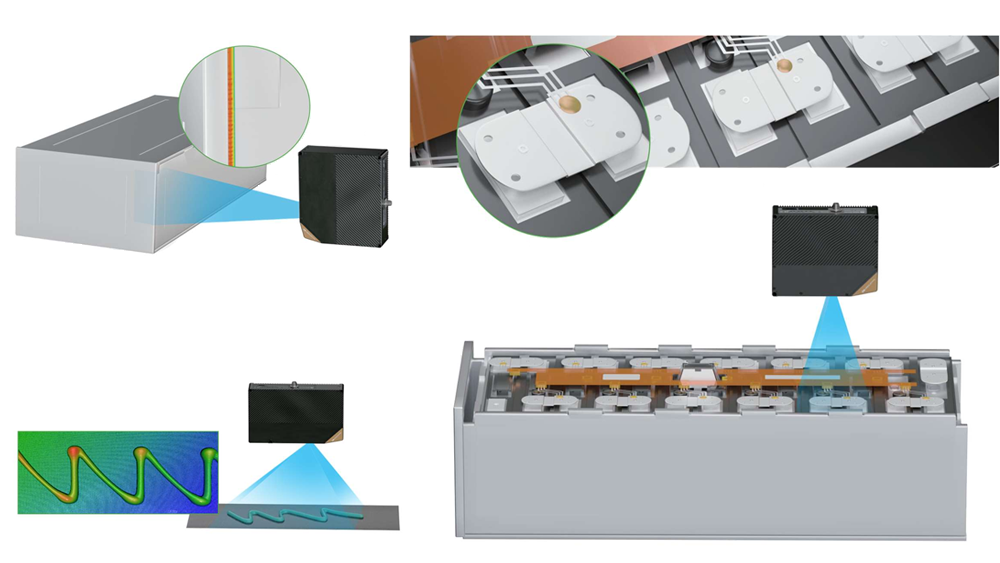

Electrode Manufacturing

Inspección de revestimiento:
Las cámaras de alta resolución detectan la uniformidad del recubrimiento, el espesor (precisión de nivel de μm) y las rebabas en los bordes para evitar que se recubra por debajo o por encima o que se pierdan puntos. Las cámaras de escaneo lineal combinadas con telémetros láser permiten el monitoreo del espesor en tiempo real (precisión de ±1 μm).
Defectos de corte:
Detecta rebabas de bordes, bordes ondulados y residuos de partículas metálicas después del corte del electrodo para evitar riesgos de cortocircuito.

2. Asamblea celular
Cell Assembly

Alineación de apilamiento/bobinado:
Los sistemas de visión (por ejemplo, algoritmos CCD + AI) detectan la desalineación de los electrodos, las arrugas del separador y el espaciado de las pestañas (tolerancia de ±0,2 mm) para evitar cortocircuitos internos.

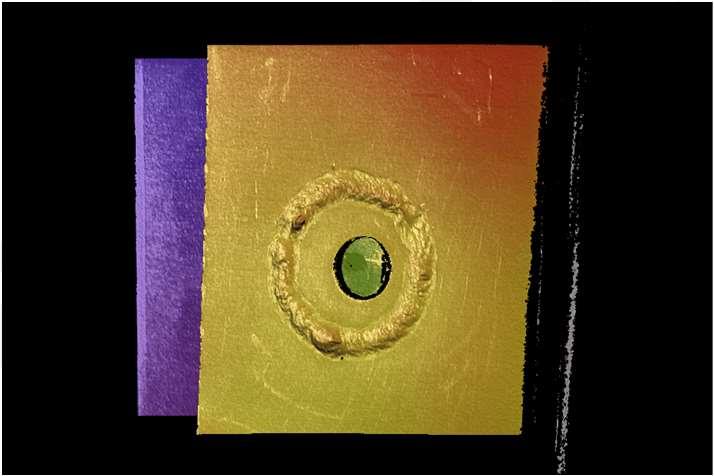

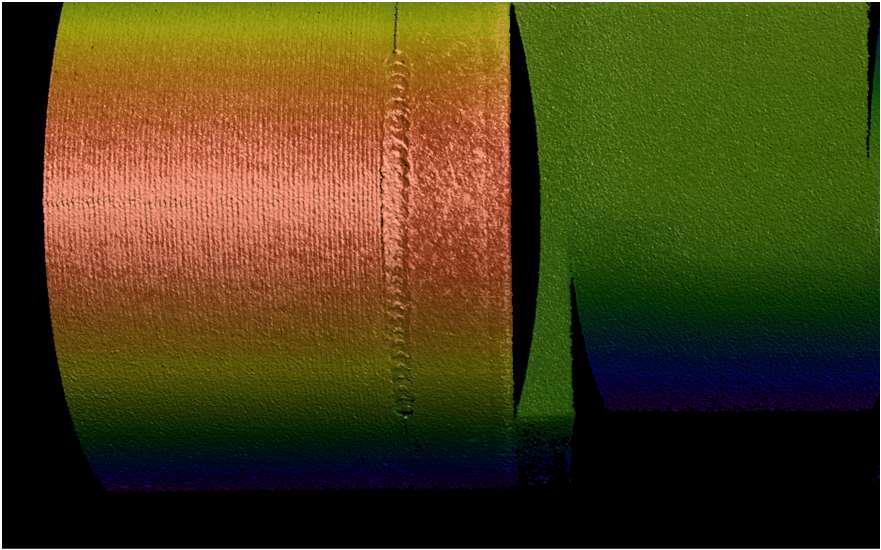

Calidad de soldadura:
La termografía infrarroja combinada con la inspección con luz visible identifica defectos de soldadura (p. ej., soldaduras débiles, quemados) para garantizar la conductividad.

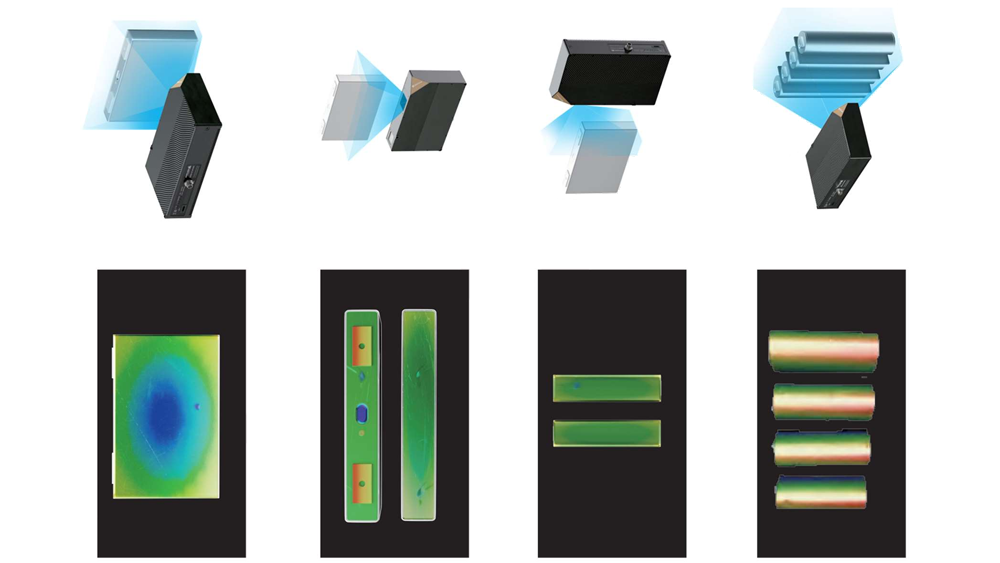

3. Inspección de defectos de apariencia

Defectos superficiales:
Detecta rayones, abolladuras y contaminación (p. ej., manchas de aceite, polvo) en carcasas de celdas mediante iluminación anular de múltiples ángulos para mejorar el contraste.

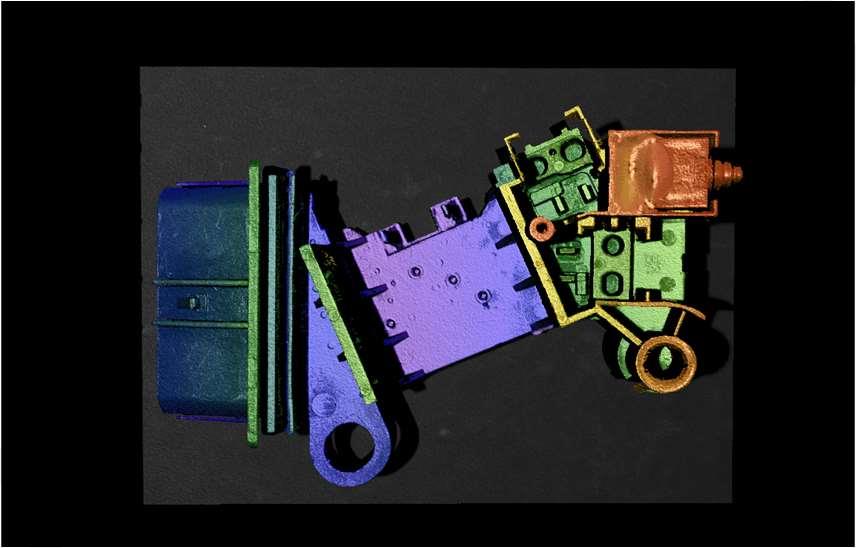

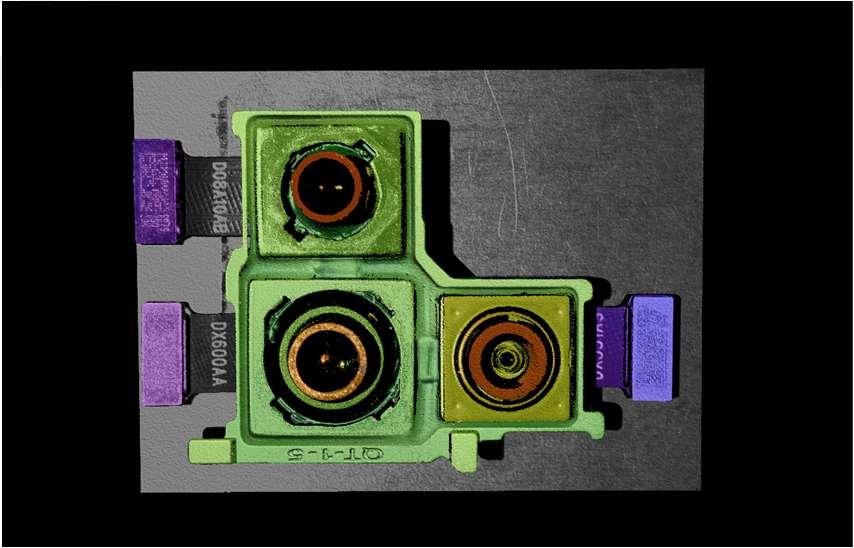

Medición dimensional:

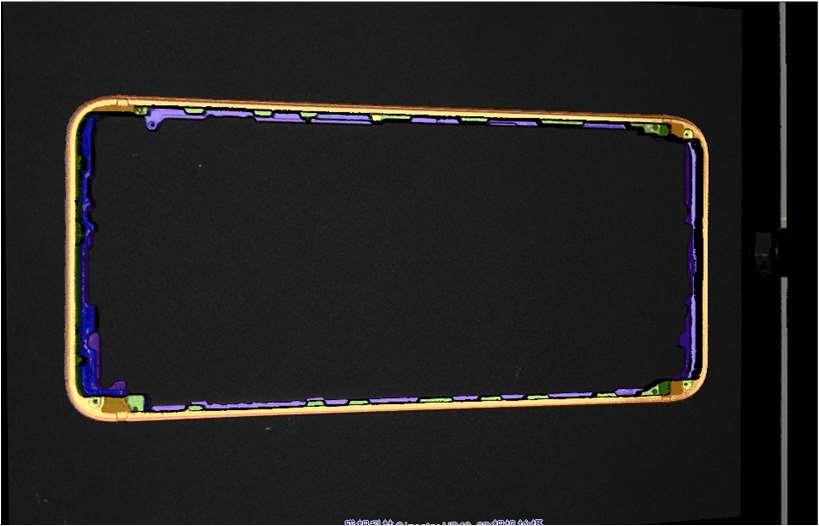

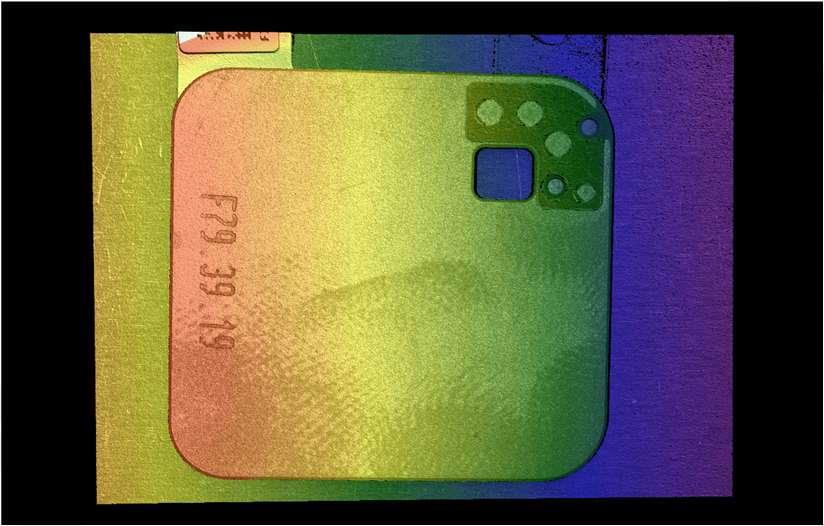

La visión 3D (p. ej., luz estructurada) mide dimensiones críticas (p. ej., largo/ancho/alto de la celda, altura del terminal) con una tolerancia de ±0,1 mm.

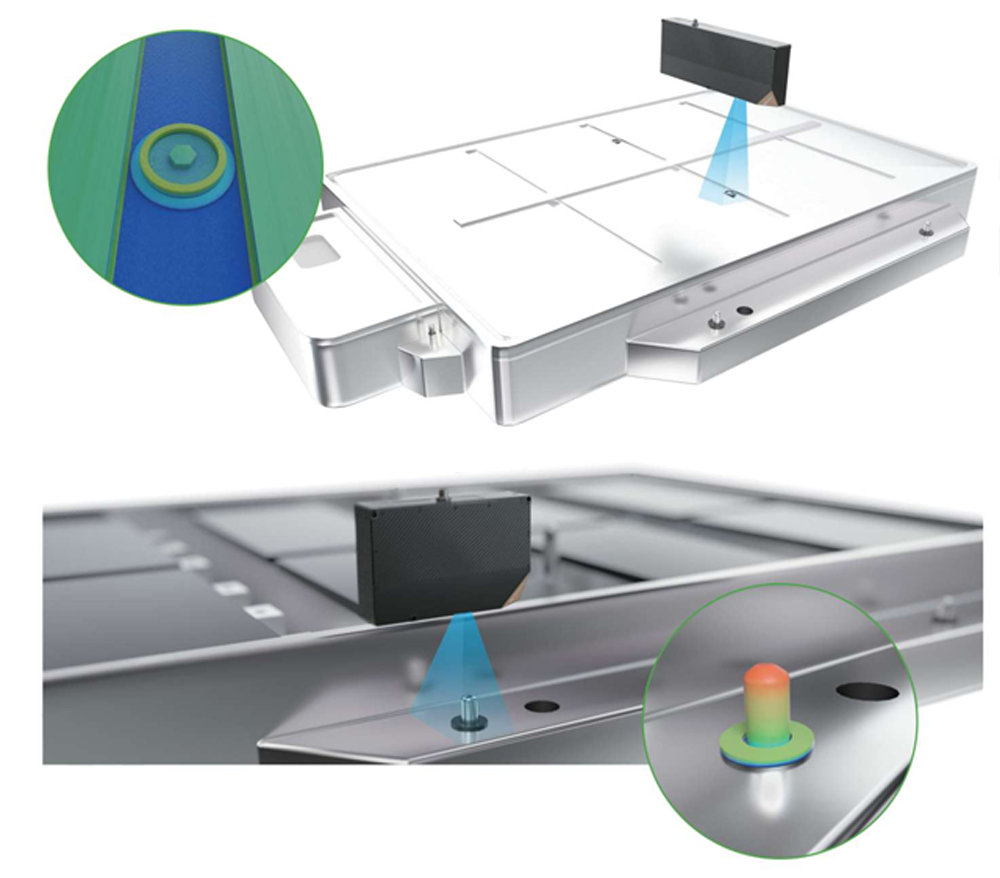

4. Inspección posterior a la formación
Fuga de electrolitos:
La fluorescencia UV o las imágenes hiperespectrales identifican trazas de residuos de electrolitos (p. ej., disolvente NMP).
Detección de hinchazón:
Los perfilómetros 3D monitorean los cambios de espesor después de la carga/descarga (alertas si la expansión excede el 5%).

5. Inspección del paquete de baterías (PACK)

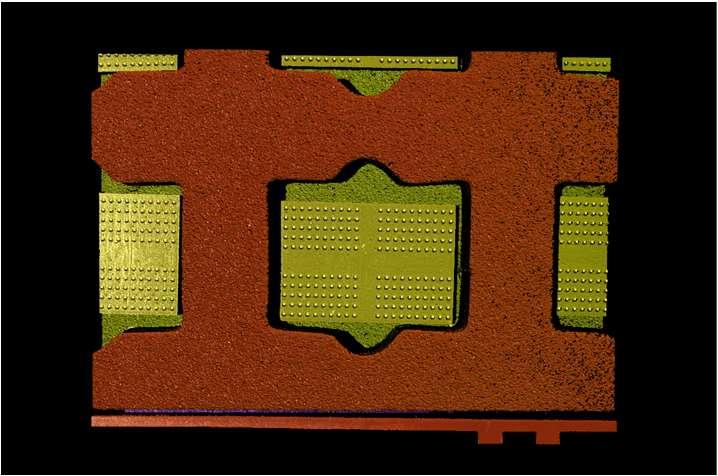

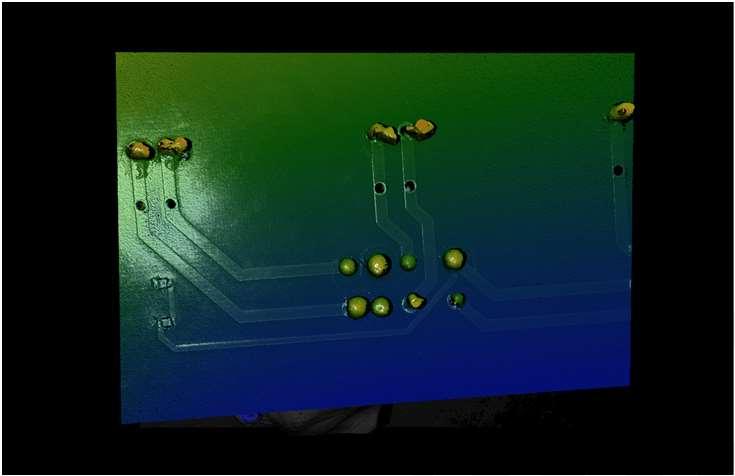

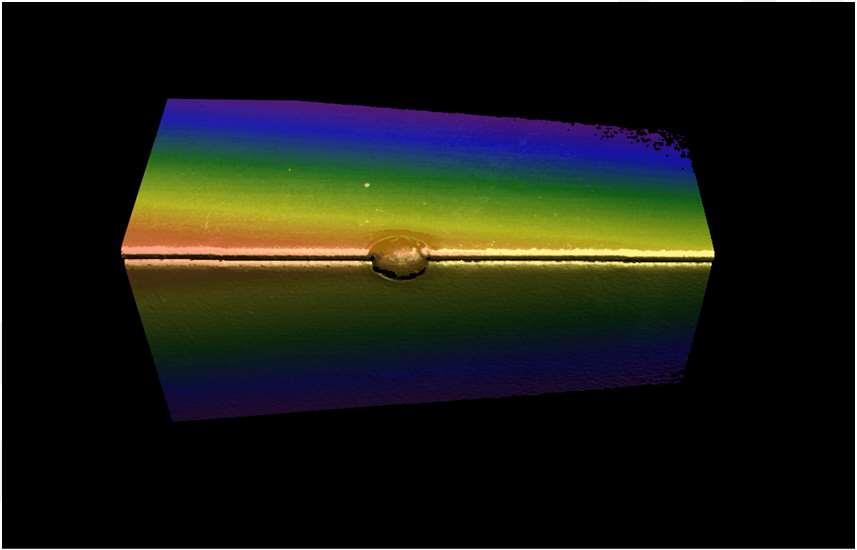

Soldadura de barras colectoras:
Comprueba la continuidad de la costura de soldadura y las salpicaduras para evitar problemas de transporte de corriente.
Prueba de aislamiento:
Las cámaras infrarrojas localizan puntos calientes, combinadas con pruebas de tensión soportada para verificar el aislamiento.

6. Codificación y Trazabilidad

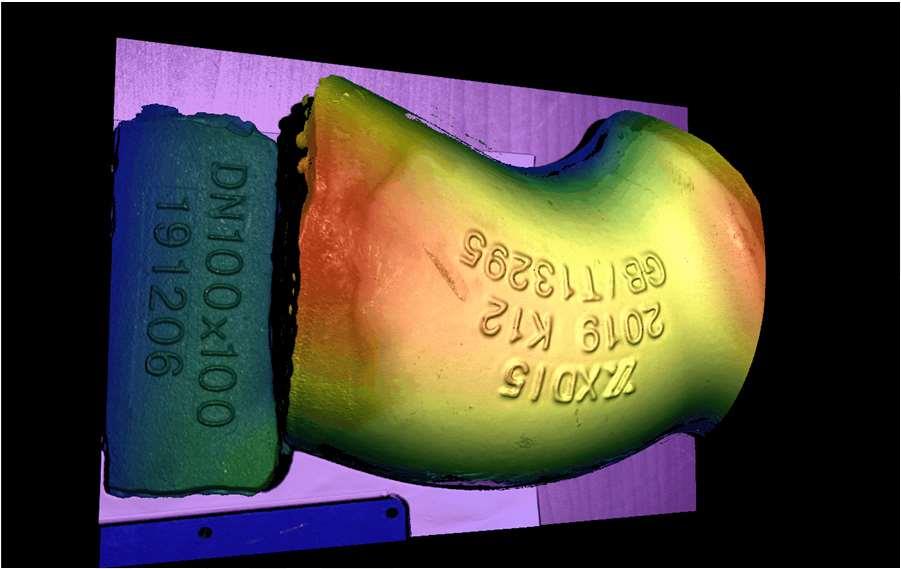

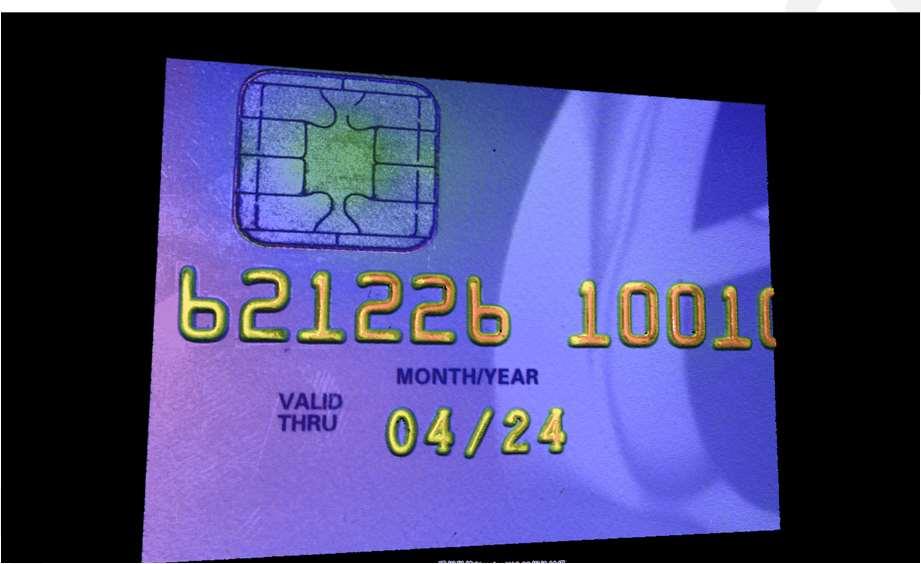

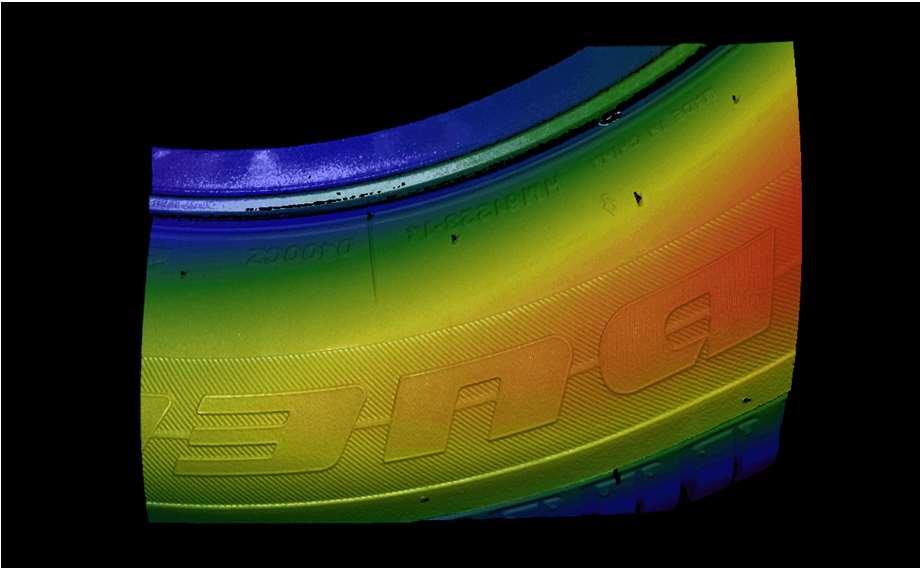

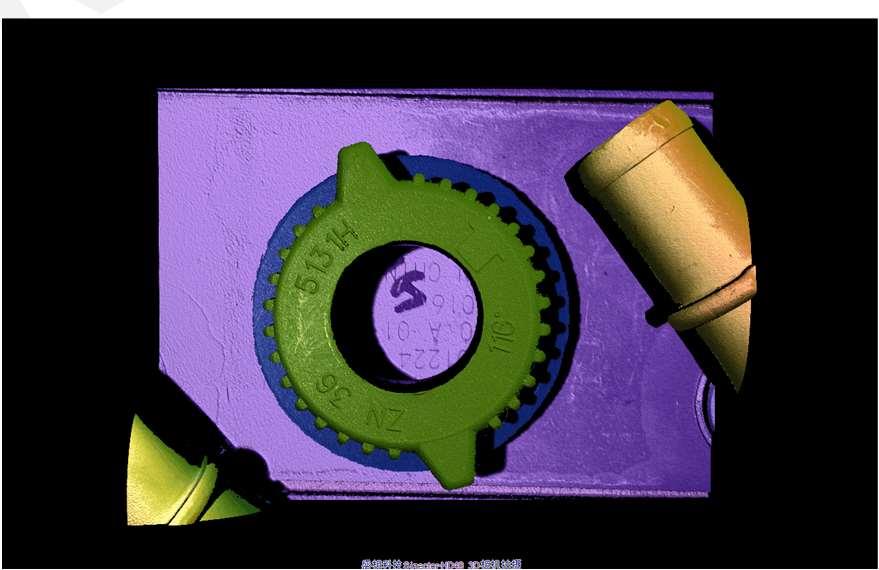

Código QR/Reconocimiento de caracteres:
El OCR de alta velocidad lee códigos DPM marcados con láser en las celdas, adaptándose a superficies reflectantes o curvas con >99,9 % de precisión.

Los equipos de inspección por visión mejoran las tasas de rendimiento, reducen los costos de mano de obra y permiten la trazabilidad de los datos del proceso completo. Con los avances en IA y visión 3D, los sistemas futuros evolucionarán hacia una mayor inteligencia e integración, convirtiéndose en la piedra angular de la fabricación inteligente de baterías de litio.
